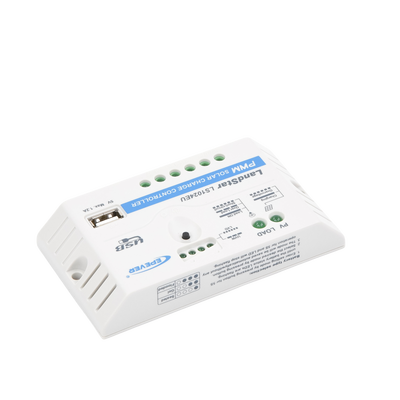

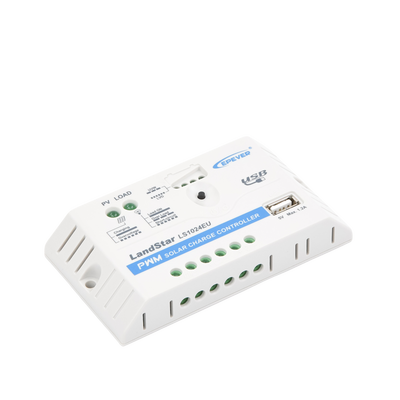

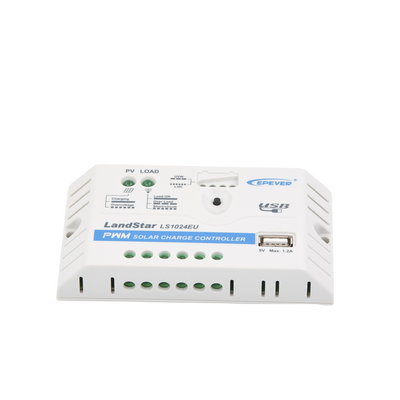

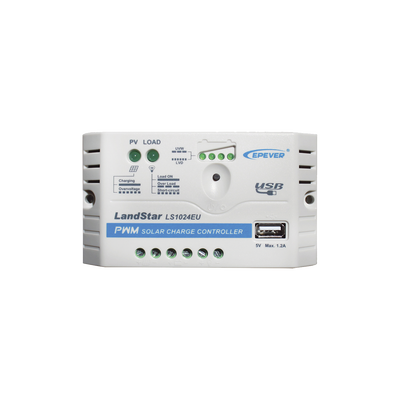

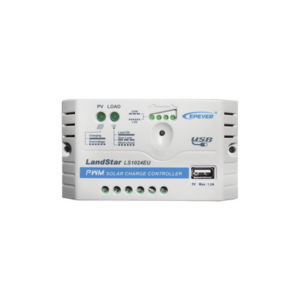

Controlador Solar PWM / 10A / 12/24V / Puerto USB / Indicadores LED / Tierra Positivo Común

Características Principales

• Controlador de carga PWM inteligente con tierra positivo
• Indicador LED para estado de batería
• Puerto USB para carga de dispositivos
• Protección electrónica amplia y segura
• Ideal para uso en sistemas solares

Especificaciones Técnicas

• Voltaje del sistema nominal: 12/24 VDC (Auto)
• Corriente de carga nominal: 10 A
• Rango de voltaje de batería: 8V～32V
• Voltaje máximo de circuito abierto: 50 V
• Consumo propio: 24V ≤ 7mA
• Caída de voltaje en carga: ≤0.13V
• Caída de voltaje en descarga: ≤0.17V
• Interfaz USB: 5VDC/2A
• Coeficiente de compensación de temperatura: -5mV/℃/2V
• Rango de temperatura de operación: -35℃ ～ +55℃
• Humedad: ≤95% (N.C.)
• Grado de protección: IP20
• Conexión a tierra: Común positivo

Dimensiones y Peso

• Dimensiones: 120.3 x 67 x 21.8 mm
• Dimensiones de montaje: 111.5 mm
• Tamaño de orificios de montaje: Φ4.5 mm
• Sección de terminales: 12 AWG / 4 mm²
• Peso neto: 0.10 kg

Protección y Seguridad

• Protección contra sobre carga
• Protección contra cortocircuito
• Protección contra inversión de polaridad
• Protección contra sobrevoltaje
• Protección contra subtensión

Modos de Carga

• Carga PWM de 3 etapas: Carga rápida, Absorción/Igualación, Flotación
• Soporta 3 opciones de carga: Sellado, Gel y Húmedo
• Función de compensación de temperatura de la batería
• Configuración mediante botones de tipo de batería y salida de carga

Aplicaciones

• Sistemas solares para viviendas
• Cargadores solares para automóviles
• Sistemas solares para embarcaciones
• Iluminación solar de calles
• Generadores solares
• Mochilas solares
