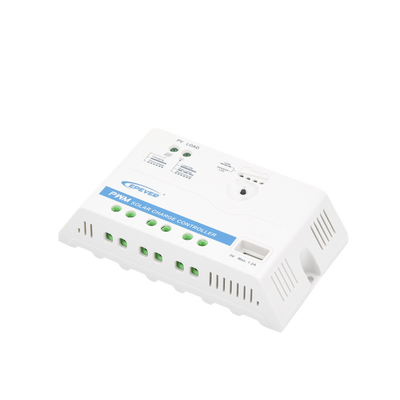

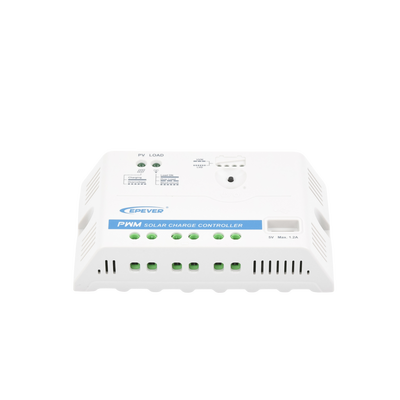

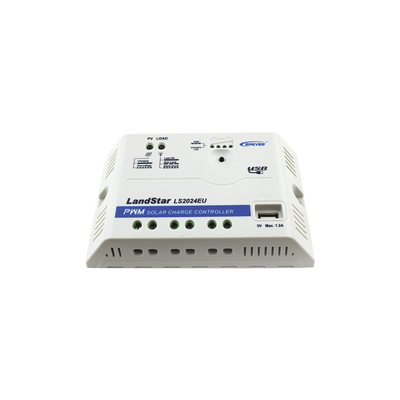

Controlador Solar PWM 12/24 V 20 A, Salida USB

Características Principales

• Controlador de carga PWM inteligente
• Indicador LED para estado de batería
• Salida USB para carga de dispositivos
• Protección electrónica amplia incorporada
• Tierra positivo común para fácil instalación

Especificaciones Eléctricas

• Voltaje del sistema nominal: 12/24VDC Auto
• Corriente de carga nominal: 20A
• Corriente de descarga nominal: 20A
• Rango de voltaje de batería: 8V～32V
• Voltaje máximo circuito abierto del panel solar: 50V
• Consumo propio: 24V ≤7mA
• Tensión de caída en carga: ≤0.13V
• Tensión de caída en descarga: ≤0.17V
• Salida USB: 5VDC/1.2A

Características Físicas

• Compensación de temperatura: -5mV/℃/2V
• Rango de temperatura de operación: -35℃ ～ +55℃
• Humedad de operación: ≤95% (sin condensación)
• Grado de protección: IP20
• Conexión a tierra: Positivo común
• Dimensiones: 120.3x67x21.8mm
• Peso neto: 0.10kg

Conexiones y Terminales

• Tamaño de terminales: 12AWG/4mm²
• Tamaño de orificios de montaje: Φ4.5mm
• Distancia entre orificios de montaje: 111.5mm

Funciones Adicionales

• Carga inteligente de 3 etapas: Bulk, Boost/Equalize, Float
• Soporta 3 opciones de batería: Sellada, Gel y Flooded
• Función de compensación de temperatura de batería
• Configuración mediante botones de tipo de batería y salida de carga

Aplicaciones

• Sistemas solares residenciales
• Sistemas solares para embarcaciones
• Sistemas de iluminación solar
• Generadores solares portátiles
• Sistemas solares para mochilas
• Automóviles solares
