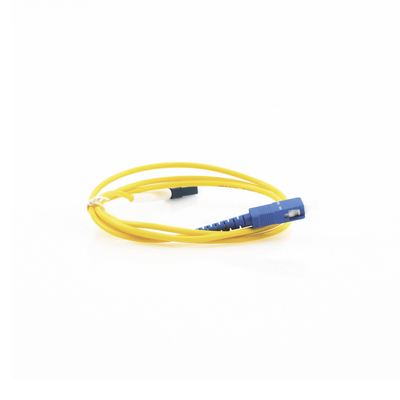

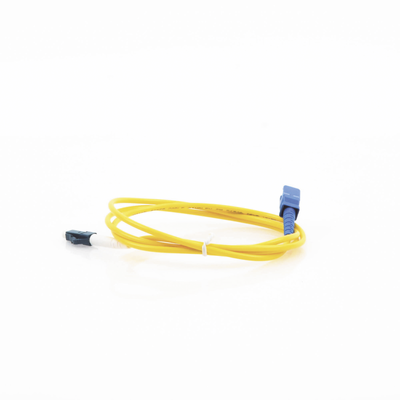

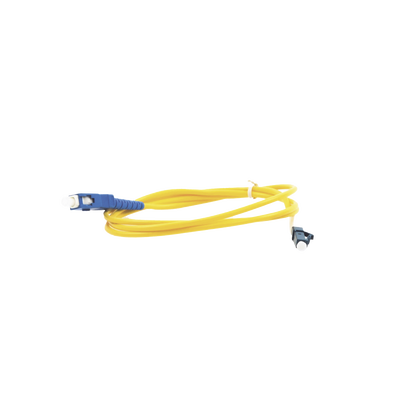

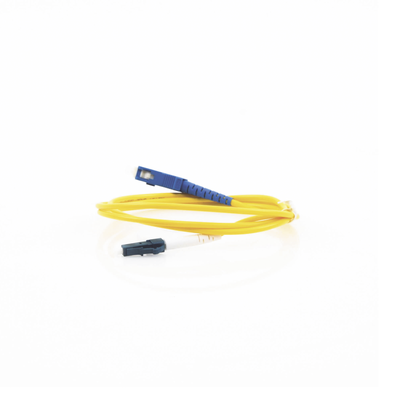

Jumper de Fibra Óptica Monomodo LC/UPC-SC/UPC Simplex de 1 Metro (3.28 Pies)

Características Principales

• Cable de 1 metro para instalaciones eficientes
• Alta calidad asegurada en cada componente
• Compatible con estándares de la industria
• Conector LC/UPC-SC/UPC simplex para flexible conectividad

Especificaciones Ópticas

• Atenuación @1310 nm: ≤0.35dB/km (antes del cable), ≤0.40dB/km (después del cable)
• Atenuación @1550 nm: ≤0.21dB/km (antes del cable), ≤0.30dB/km (después del cable)
• Irregularidades de fibra: ≤0.05dB @1310 nm y 1550 nm
• Inhomogeneidad de atenuación: ≤0.05dB @1310 nm y 1550 nm
• Coeficiente de dispersión: ≤3.5ps/nm·km @1310nm, ≤18ps/nm·km @1550nm
• Longitud de onda de dispersión cero: 1300~1322 nm
• Pendiente de dispersión cero: ≤0.091 ps/nm²·km
• Longitud de onda de corte del cable (λcc): ≤1260 nm

Especificaciones de Curvatura

• Pérdida por curvatura macro (1 vuelta; Ф16 mm) @1550nm: ≤0.05dB
• Pérdida por curvatura macro (100 vueltas; Ф25 mm) @1310 nm: ≤0.05dB
• Pérdida por curvatura macro (100 vueltas; Ф25 mm) @1550 nm: ≤0.05dB
• Pérdida por curvatura macro (100 vueltas; Ф30 mm) @1625 nm: ≤0.05dB

Especificaciones de Fibra

• Diámetro del campo modal @1310 nm: 8.8±0.4μm
• Diámetro del revestimiento: 125±1.0μm
• No circularidad del revestimiento: ≤1.0%
• Error de concéntrico núcleo/revestimiento: ≤0.6μm
• Esfuerzo de prueba: ≥1.05%
• Parámetro de resistencia a la fatiga (Nd): ≥22
• Fuerza de extracción del revestimiento: 1.3~8.9N

Especificaciones del Cable

• Número de fibras: 1 núcleo
• Dimensión: 250µm±15µm
• Revestimiento coloreado: Color natural
• Material del revestimiento: PVC
• Color del buffer ajustado: Blanco o según solicitud del cliente
• Dimensión del buffer ajustado: 0.85±0.05mm
• Material del miembro de resistencia: Aramid Yarn
• Color del miembro de resistencia: Amarillo
• Dimensión de la chaqueta exterior: 2.9±0.1mm
• Material de la chaqueta exterior: OFNR PVC
• Color de la chaqueta exterior: Amarillo
• Material de marcado: InkJet
• Color de marcado: Negro

Especificaciones Mecánicas y Ambientales

• Pérdida de inserción: ≤0.3dB
• Pérdida de retorno: ≥50dB
• Intercambiabilidad: ≤0.20dB
• Repetibilidad: ≤0.20dB
• Prueba de vibración: <0.10dB (10-60Hz, amplitud 1.5mm)
• Prueba de caída: <0.10dB (Altura:1.5m, 8 veces)
• Resistencia a la tracción: <0.10dB (60.0N, 10 min)
• Durabilidad mecánica: 500 veces)
• Prueba de alta temperatura: <0.20dB (+70℃, duración 168 horas)
• Prueba de baja temperatura: <0.20dB (-40℃, duración 168 horas)
